Ustaw dynamiczne relacje
Po zmianie modelu ze statycznego na dynamiczny i zmianie zmiennej na kolektor, należy ponownie zdefiniować relacje zmiennej kolektora.

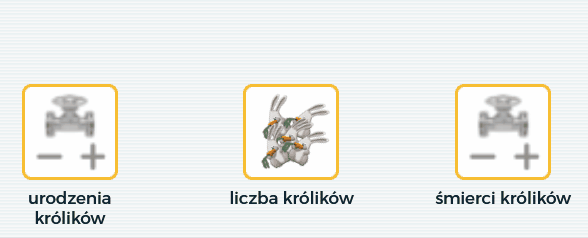

- Ponownie połącz liczbę urodzeń królików i śmierci królików z liczbą królików.

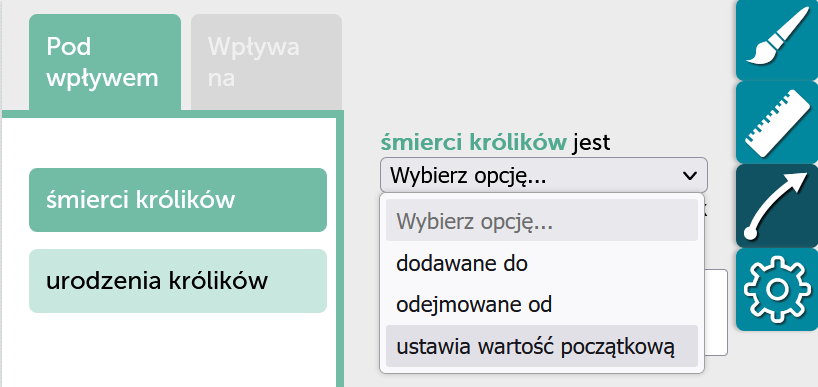

- Kliknij dwukrotnie zmienną liczba królików. Opcje uległy zmianie!
-
Narodziny królików i zgony królików mogą teraz zwiększać lub zmniejszać liczbę królików w czasie.
- Ustaw nowe relacje. Strzałki relacji dla dodawania do i odejmowania od pokazują teraz kierunek przepływu do i z kolektora liczby królików.
- Ponownie włącz symulację, klikając strzałkę URUCHOM SYMULACJĘ.
-
Przesuwaj suwaki w swoim modelu, aby zobaczyć, jak zmienia się teraz liczba królików w kolejnych krokach. Zauważ, że teraz możesz również ustawić wartość początkową kolektora. Zacznij od liczby królików na poziomie zero (0). W poniższym przykładzie liczba królików rośnie w miarę upływu czasu, gdy liczba urodzeń jest większa niż liczba zgonów.
- Istnieje również nowy sposób definiowania relacji wpływu (dodaj do) i wypływu (odejmij od) przy użyciu specjalnej nowej zmiennej znajdującej się w palecie u góry ekranu.
- Można ją przeciągnąć na obszar roboczy, aby dodać zmienną przepływu. Następnie przeciągnąć ze zmiennej przepływu do kolektora, aby dodać do kolektora, lub przeciągnąć z kolektora do zmiennej przepływu, aby odjąć od kolektora.
Podpowiedź dotycząca modelowania:
Zauważ, że zmienne przepływu przyjmują ten sam obraz, co kolektory. Ma to na celu wzmocnienie idei, że wszystko, co wpływa, wypływa lub przepływa między kolektorami, powinno być tego samego rodzaju (tj. tą samą jednostką). Na przykład, nie miałoby sensu dodawanie jabłek do kolektora pomarańczy. Jeśli próbujesz to zrobić w swoim modelu, może to oznaczać, że musisz ponownie rozważyć sposób zaprojektowania modelu.
Aby ustawić niestandardowy obraz dla przepływu, wybierz zmienną przepływu lub najedź na nią kursorem, kliknij ikonę menu "więcej" i wybierz obraz lub znajdź nowy.
