Sporządź wykres jednej lub więcej zmiennych w czasie

Miniwykresy dotyczące zmiennych pomagają zrozumieć, jak zmienne w modelu zmieniają się w czasie. Można również generować inne wykresy, aby łatwiej porównywać zmiany w czasie lub wpływ jednej zmiennej na inną.

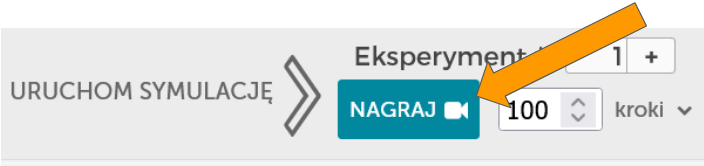

• Przed utworzeniem tego rodzaju wykresów należy zapisać pewne dane. Kliknij przycisk NAGRAJ w prawym górnym rogu okna SageModeler.

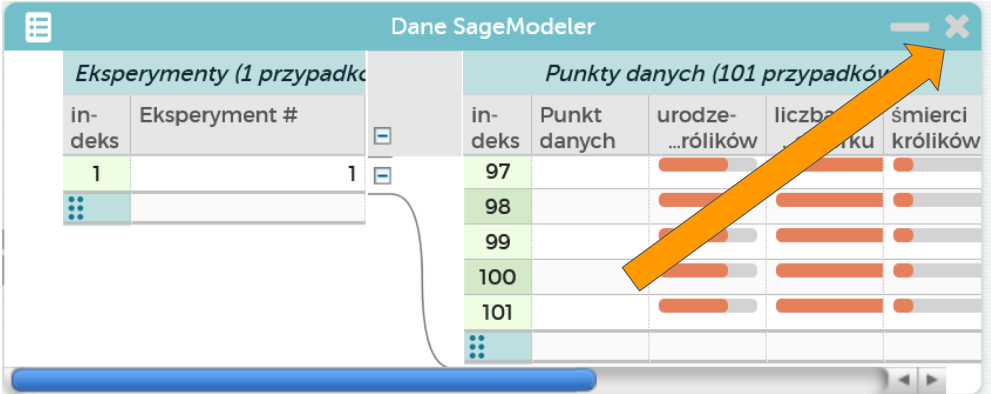

• Pojawi się tabela danych. Na razie zamknij tabelę, klikając X w prawym górnym rogu tabeli.

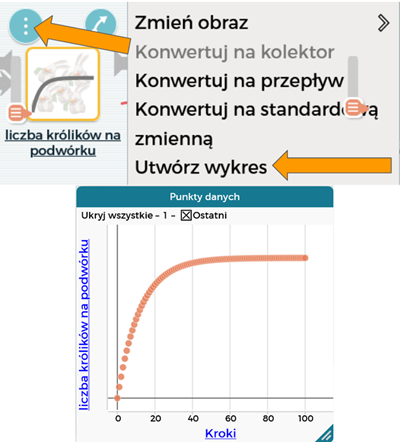

• Po zebraniu danych możesz utworzyć wykres, klikając ikonę menu "więcej" nad liczbą królików na podwórku i wybierając Utwórz wykres.

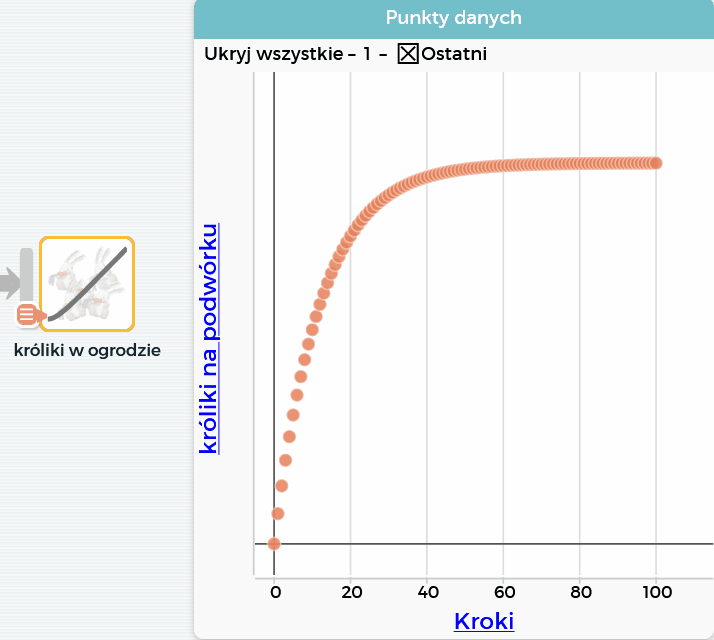

• Możesz porównać zmiany populacji królików w poszczególnych lokalizacjach w czasie, przeciągając nazwę zmiennej, np. liczba królików w ogrodzie, nad oś y, aż zobaczysz podświetlony znak "+".

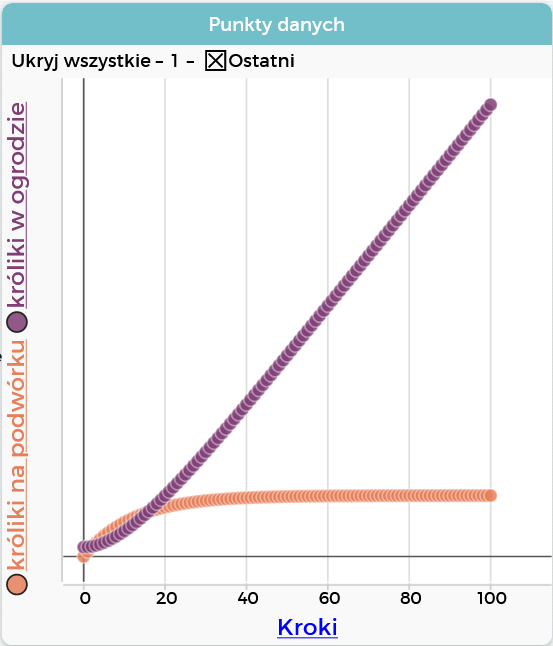

• Teraz możesz zobaczyć wykresy dwóch zmiennych w tym samym okresie czasu.
